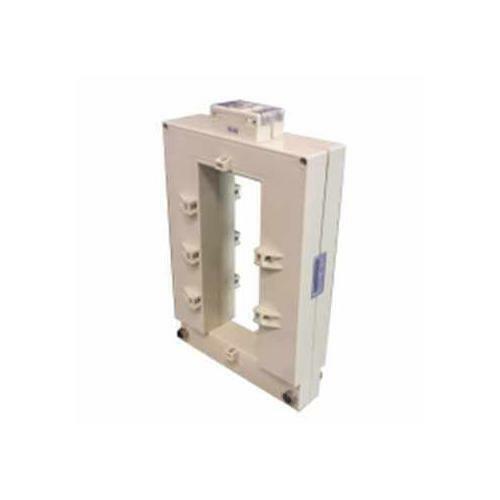

El Transformador de Corriente Solis 2000A Split Core, modelo Solis-3P-3xCT-2000A, es un componente esencial para la monitorización precisa y eficiente de sistemas fotovoltaicos conectados a la red, especialmente diseñado para operar con los dispositivos Solis EPM Plus. Estos transformadores de núcleo partido facilitan una instalación sencilla en sistemas existentes, permitiendo medir corrientes de hasta 2000A y proporcionando datos cruciales para la gestión y optimización del rendimiento energético de tu instalación Solis.
Características Destacadas:
- Diseño de Núcleo Partido (Split Core): Permite una instalación rápida y sencilla sin necesidad de desconectar los cables de potencia primarios, ideal para modernizaciones o instalaciones complejas.
- Alta Capacidad de Medición: Capaz de medir corrientes primarias de hasta 2000A, adecuado para instalaciones fotovoltaicas comerciales e industriales de gran tamaño.
- Compatibilidad Específica Solis: Diseñado para funcionar óptimamente con dispositivos Solis EPM, incluyendo Solis-EPM1-5G, Solis-EPM3-5G y, crucialmente, Solis-EPM3-5G-Plus.
- Salida Secundaria Estándar: Proporciona una corriente secundaria nominal de 5A, estándar en la industria para este tipo de aplicaciones.
- Orientación P1/P2 Crítica: Para asegurar la correcta operación y algoritmo de los dispositivos EPM, la marca "P1" debe orientarse hacia la red y "P2" hacia los inversores.
Especificaciones Técnicas Clave:
- Modelo Base del CT (Serie AKH-0.66K): CT-160x80-2000A
- Ratio de Transformación: 2000:5A
- Dimensiones Externas (Ancho x Alto x Profundidad): 184 x 254 x 52 mm
- Dimensiones de la Ventana Interna (a x c): 82 x 162 mm
- Cableado Secundario Recomendado: Diámetro exterior 6.5mm - 7.5mm, área de sección transversal 1.5mm²
