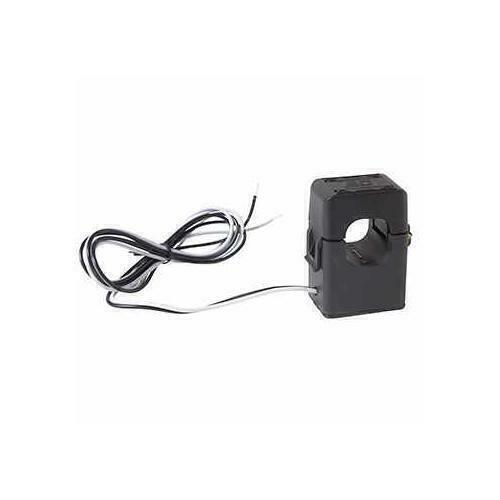

El transformador de corriente modelo APS-ECU-C-CT-200A-66.6 de APsystems está diseñado para la medición precisa de corriente alterna en sistemas eléctricos. Su principal propósito es convertir una corriente primaria alta (hasta 200A) en una señal de corriente secundaria más baja (66.6mA), adecuada para equipos de monitorización y control como los ECU de APsystems. Su valor diferencial radica en su diseño de núcleo dividido que simplifica enormemente la instalación sin necesidad de interrumpir el circuito, junto con una buena linealidad incluso a bajas corrientes y un diodo de protección incorporado contra picos de alta tensión.
Características Destacadas:
- Diseño de Núcleo Dividido: Permite una instalación sencilla y rápida sin necesidad de desconectar los conductores existentes, facilitando la integración en sistemas ya operativos.
- Protección Integrada: Incluye un diodo incorporado que previene el riesgo de alta tensión en el secundario si el circuito se abre accidentalmente, aumentando la seguridad del sistema y del instalador.
- Buena Linealidad a Baja Corriente: Asegura mediciones precisas incluso a niveles de corriente muy bajos, lo que es crucial para el monitoreo eficiente del consumo energético.
- Certificaciones de Seguridad: Cuenta con certificaciones CE e Intertek (US), garantizando el cumplimiento de estándares de calidad y seguridad reconocidos.
Especificaciones Técnicas Clave:
- Modelo Documentado como Base: SCT0024-200/66.6mA
- Corriente de Entrada Nominal: 10A - 200A
- Corriente de Entrada Máxima: 200A
- Salida Nominal: 66.6mA (correspondiente a una entrada de 200A)
- Relación de Vueltas (Turns): 3000 T
- Carga Máxima (Burden): 100 Ω
- Tensión Nominal del Sistema: 0.66KV
- Tensión de Aislamiento: 2KV
- Frecuencia Nominal: 50Hz / 60Hz
- Rango de Temperatura de Operación: -15°C a 60°C
- Resistencia a la Llama: UL94-V0
